shibangsy@163.com021－3636 7599
混凝土是指以水泥為主要膠凝材料，與水、砂、石子，必要時(shí)摻入化學(xué)外加劑和礦物摻合料，按適當比例配合，經(jīng)過(guò)均勻攪拌而成?；炷亮芽p是由于混凝土結構受到內外因素的作用而產(chǎn)生的物理結構變化，并會(huì )導致混凝土結構承載能力、耐久性及防水性降低。

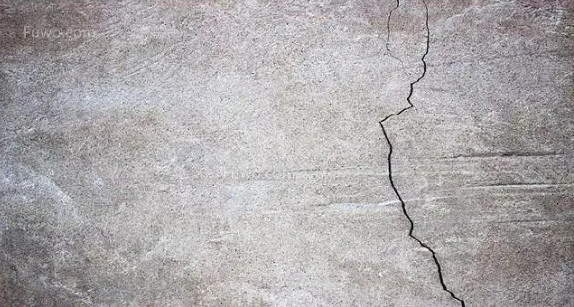

原因
混凝土在終凝前強度較小，受高溫或較大風(fēng)力的影響，混凝土表面失水過(guò)快，產(chǎn)生急劇的體積收縮，此時(shí)混凝土的強度又無(wú)法抵抗其本身收縮，因此產(chǎn)生開(kāi)裂。影響混凝土塑性收縮開(kāi)裂的主要因素有水灰比、原材特性，環(huán)境溫度、風(fēng)速、相對濕度、振搗及養護等。
現象
塑性收縮裂縫多在新澆筑的混凝土構件暴露于空氣中的表面出現，多呈中間寬、兩端細且長(cháng)短不一，互不連貫狀態(tài)。較短的裂縫一般長(cháng)20～30cm，較長(cháng)的裂縫可達2～3m，寬1～5mm。

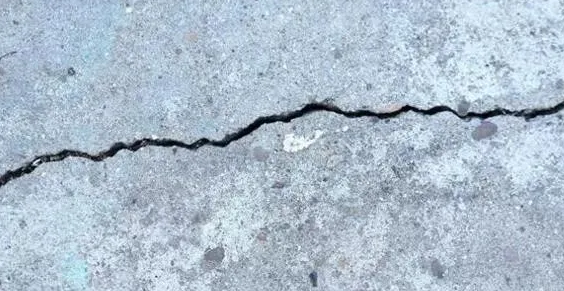

原因
沉降裂縫的產(chǎn)生是由于結構地基土質(zhì)不勻、松軟、回填土不實(shí)或浸水而造成不均勻沉降所致;亦或因為模板剛度不足，模板支撐間距過(guò)大或支撐底部松動(dòng)等導致，特別是在冬季，模板支撐在凍土上，凍土化凍后產(chǎn)生不均勻沉降，致使混凝土結構產(chǎn)生裂縫。
現象
沉降收縮裂縫多為貫穿性裂縫，裂縫呈梭形，其走向與沉降情況有關(guān)，一般沿與地面垂直或呈30～45度角方向發(fā)展，較大的沉降裂縫，往往有一定的錯位，裂縫寬度往往與沉降量成正比關(guān)系。裂縫寬度0.3～0.4mm，受溫度變化的影響較小。地基變形穩定之后，沉降裂縫也基本趨于穩定。
原因
溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區的混凝土結構中。
1.由于混凝土的體積較大，大量的水化熱聚積在混凝土內部而不易散發(fā)，導致內部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內外的較大溫差，較大的溫差造成內部與外部熱脹冷縮的程度不同，使混凝土表面產(chǎn)生一定的拉應力。當拉應力超過(guò)混凝土的抗拉強度極限時(shí)，混凝土就會(huì )產(chǎn)生裂縫，這種裂縫多發(fā)生在混凝土施工中后期。
2.由于在混凝土的施工中當溫差變化較大，或者是混凝土受到寒潮的襲擊等，會(huì )導致混凝土表面溫度急劇下降，而產(chǎn)生收縮，表面收縮的混凝土受內部混凝土的約束，將受到較大的拉應力而產(chǎn)生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內產(chǎn)生。
現象
溫度裂縫的走向通常無(wú)一定規律，?？v橫交錯。梁板類(lèi)構件裂縫多平行于短邊，深入和貫穿性的溫度裂縫一般與短邊方向平行或接近平行，裂縫沿著(zhù)長(cháng)邊分段出現，中間較密。冬季較寬，夏季較窄。高溫膨脹引起的混凝土溫度裂縫是通常中間粗兩端細，而冷縮裂縫的粗細變化不太明顯，此種裂縫的出現會(huì )加劇鋼筋的銹蝕、混凝土的碳化，降低混凝土的抗凍融、抗疲勞及抗滲能力等。
多適用于裂縫寬度小于等于0.2mm，利用低黏度且具有良好滲透性的修補膠液，封閉裂縫通道。對樓板或其他需要防滲的部位，需在混凝土表面粘貼纖維復合材料以增強封閉作用。
多適用于補強和封閉，裂縫寬度大于等于0.1mm且小于等于1.5mm，靜止的獨立裂縫、貫穿性裂縫以及蜂窩狀的局部缺陷。以一定的壓力將低黏度、高強度的裂縫修補膠液注入裂縫腔內，注射前，應按產(chǎn)品說(shuō)明書(shū)的規定，對裂縫周邊進(jìn)行密封。
適用于裂縫寬度大于0.5mm的裂縫，填充完畢后，其表面應做防護層。在構件表面沿裂縫走向鑿出槽深和槽寬分別不小于20mm和15mm的U形溝槽;當裂縫較細時(shí)，也可鑿成V形溝槽。然后用改性環(huán)氧樹(shù)脂或彈性填縫材料充填，并粘貼纖維復合材以封閉其表面。
多適用于處理大型結構貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。利用壓力設備將膠結材料，如環(huán)氧樹(shù)脂、聚氨酯、水泥漿或甲基丙烯酸酯等材料壓入混凝土裂縫中，在其膠結硬化后與混凝土形成一個(gè)整體，因此可以達到封堵加固的效果。
施邦建議您通過(guò)現場(chǎng)調查、檢測和分析，對裂縫起因、屬性和類(lèi)別做出判斷，并根據裂縫發(fā)展程度、所處位置與環(huán)境，對裂縫可能造成的危害做出鑒定，有針對性的選擇適用的修補方法。
